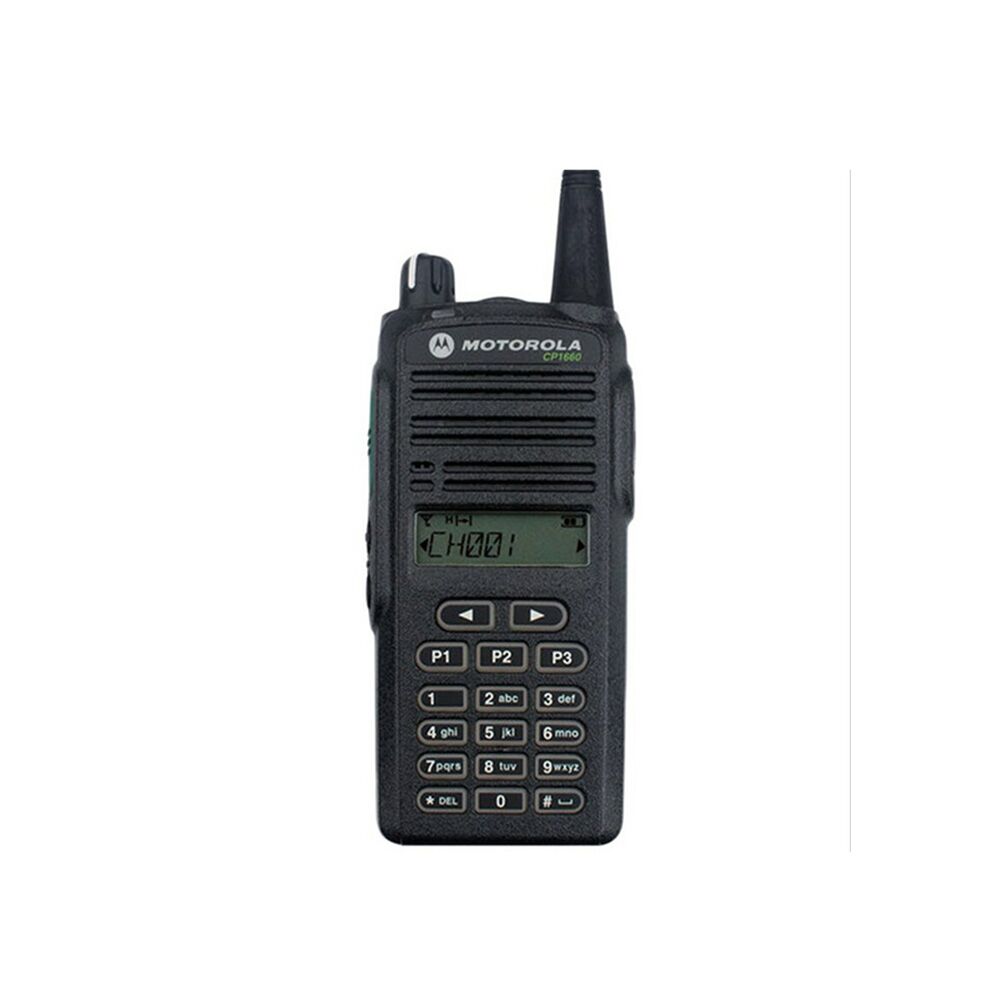

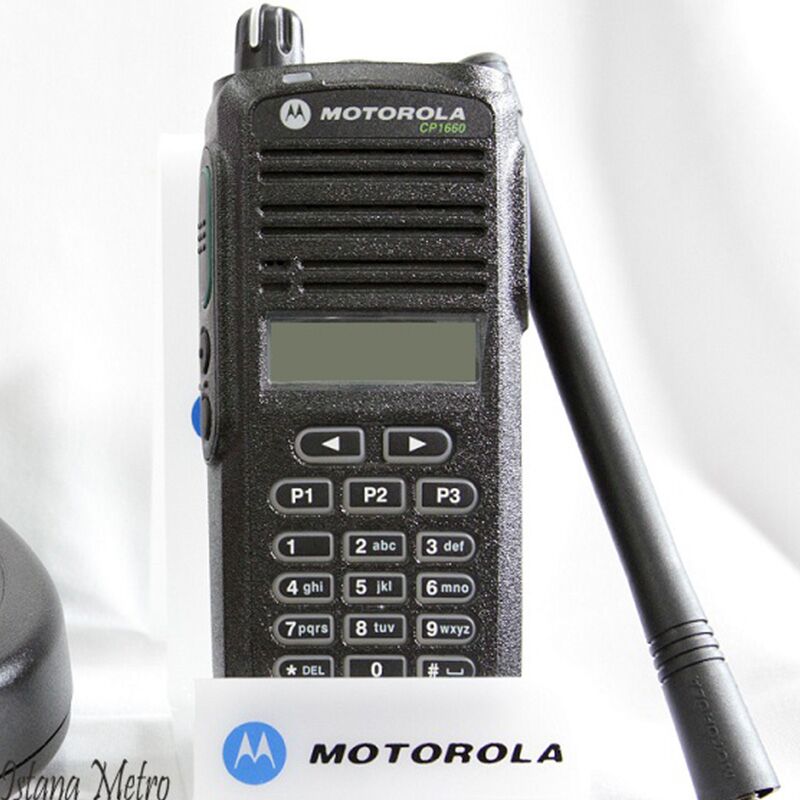

| HT MOTOROLA CP1660 |
| SPESIFIKASI UMUM
|
|
VHF |
UHF |
| Rentang Frekuensi |
136-174MHz |
350-390MHz
403-446MHz |
| Saluran Memori |
99 Saluran |
| Pengaturan Jarak Saluran |
12,5/25 kHz yang dapat diganti |
| Kisaran Suhu Pengoperasian |
-30°C hingga +60°C (Radio) |
| Dimensi (P x L x T) dengan
· Baterai Li-Ion
· Baterai Ni-MH
· Baterai Li-Ion Berkapasitas Tinggi |
120 x 55 x 35,5 mm
120 x 55 x 36,5 mm
120 x 55 x 40,7 mm |
| Berat dengan:
· Baterai Li-Ion
· Baterai Ni-MH
· Baterai Li-Ion Berkapasitas Tinggi |
335,0 gr
394,5 gr
342,0 gr |
| Masa Pakai Baterai Rata-Rata @ 5-5-90% Siklus Aktif dengan
· Baterai Li-Ion
· Baterai Ni-MH
· Baterai Li-Ion Berkapasitas Tinggi |
Daya Tinggi
hingga 11 jam
hingga 9 jam
hingga 16 jam |
| Penyegelan |
Lulus uji coba hujan per IP54 |
| Guncangan & Getaran |
Dibuat dengan casing polikarbonat tahan benturan, Memenuhi MIL-STD810C/D/E/F |
| Debu & Kelembaban |
Casing tahan segala kondisi cuaca, Memenuhi MIL-STD810C/D/E/F |
| UNIT PEMANCAR |
|
VHF |
UHF |
| Output RF
|
Daya Tinggi
5 Watt |
Daya Rendah
1W |
Daya Tinggi
4 Watt |
Daya Rendah
1 Watt |
| Penyimpangan dan Keselarasan |
9kHz – 1GHz < -36dBm
> 1GHz < -30dBm |
| Stabilitas Frekuensi (-30°C hingga +60°C)
|
+/- 2,5ppm
|
| Dengung & Bising FM |
> 40dB |
| Batasan Modulasi |
≤ 5khz (25kHz)
≤ 2,5khz (12,5kHz) |
| Respons Audio (dari 6dB/oct pre-emphasis, 300-3000Hz) |
≤ +1/-3dB |
| Distorsi Audio @ 1kHz nada, dengan nilai 60% dev. maks. |
<5%
|
| UNIT PENERIMA |
|
|
VHF |
UHF |
| Sensitivitas (12dB SINAD) |
<-119 dBm (0,25uV) |
| Pemilihan Saluran yang Berdekatan
|
> 70dB (25kHz), >65dB (12,5kHz) |
| Intermodulasi |
>70dB |
| Penolakan Penyimpangan |
>70dB |
| Distorsi Audio |
<5% |
| Dengung dan Bising |
> 40dB |
| Emisi yang Dihasilkan
|
< -57dBm untuk di bawah 1GHz
< -47dBm untuk di atas 1GHz |
| Output Audio @ <5% Distorsi |
500mW (pada 24 ohm) |
| Standar Militer |
| MIL–STD yang Berlaku |
810C |
810D |
810E |
810F |
| Metode |
Pros./Kat. |
Metode |
Pros./Kat. |
Metode |
Pros./Kat. |
Metode |
Pros./Kat |
| Suhu Tinggi |
501.1 |
I,II |
501.2 |
I/A1, II/A1 |
501.3 |
I/A1, II/A1 |
501.4 |
I/Hot, II/Hot |
| Suhu Rendah |
502.1 |
I |
502.2 |
I/C3, II/C1 |
502.3 |
I/C3, II/C1 |
502.4 |
I/C3, II/C1 |
| Perubahan Suhu |
503.1 |
– |
503.2 |
I/A1C3 |
503.3 |
I/A1C3 |
503.4 |
I |
| Radiasi Cahaya Matahari |
505.1 |
II |
505.2 |
I |
505.3 |
I |
505.4 |
I |
| Kelembaban |
507.1 |
II |
507.1 |
II |
507.3 |
II |
507.4 |
– |
| Kabut Garam |
509.1 |
– |
509.2 |
– |
509.3 |
– |
509.4 |
– |
| Tiupan Debu |
510.1 |
I |
510.2 |
I |
510.3 |
I |
510.4 |
I |
| Getaran |
514.2 |
VII/F, Curve-W |
514.3 |
I/10. II/3 |
514.4 |
I/10. II/3 |
514.5 |
I/24 |
| Benturan |
516.2 |
I,II,V |
516.3 |
I, IV, VI |
516.4 |
I, IV, VI |
516.5 |
I/IV,VI |
